滤油车,精细滤油车

生产单位:海力(扬子)集团_江苏海力机械制造有限公司
产品编号:luc
产品名称:滤油车,精细滤油车
更新时间:2006-1-8
浏览次数:1218
放入购物车 | 加入收藏夹 | 推荐给朋友 | 询问产品价格 | 更多相关产品

(一)简介:液压技术的现代化导致了液压系统性能参数日趋于超高压力,大流量和高精度,为确保液压系统的性能和可靠性,对油液的清洁度要求越来越高。 我厂研制的滤油小车,不仅能作为液压系统注入新油过滤的专用设备,而且还可以作为定期过滤系统介质中污染物的专用设备,它可以帮助你较好地处理液压系统地污染,延长液压元件的使用寿命,保证系统正常工作。 我厂生产的LUC系列滤油小车除具有性能可靠,结构紧凑,外形美观,保养维修和使用方便外,还具有较高的精度和低噪声等优点,精滤器内滤芯可据用户不同需要,在3μm,5μm,10μm,20μm,30μm,40μm中进行自由选择,只需调换不同过滤精度的滤芯就可达到不同精度的过滤效果,滤油小车仅滤除油液中的污物,对油的各项技术指标均无影响。

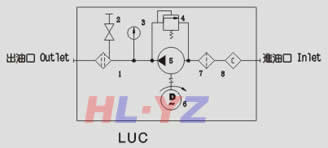

(二)油路图:

1、精过滤器 2、排气阀 3、压力表 4、安全阀 5、泵 6、电动机 7、粗过滤器 8、磁性过滤器 9、流量计

(三)型号说明:

(四)技术参数:

型号 公称流量
(L/min)
粗滤精度
(μm)
精过滤度(μm) 原始压力损失(MPa) 磁铁吸力(N) 电机功率
(kw)
电机电压
(V)
重量
(kg)
LUC-16×*# 16 100 3
5
10
20
30
40
<0.02 2 0.37 AC:380 60
LUC-40×*# 40 0.75 90
LUC-63×*# 63 1.1 100
LUC-100×*# 100 1.5 110
1、YBLY板框式滤油机适用于过滤油液中含水量较少。
2、真空滤油机适用于过滤的油液含水份较多。
3、 对流量没有要求的可选用WG、GLJ过滤机及使用滤芯过滤油液LUC滤油车

(五)外型尺寸:

1、LUC系列

型号 尺寸(mm)
H A B
LUC-16×* 920 470 350
LUC-40×* 930 648 400
LUC-63×* 960 560 400
LUC-100×* 960 560 400


(六)用户自配附件与易损备件:

滤油车型号 备件名称
粗过滤滤芯型号 精过滤滤芯型号 骨架式油封 PVC增强软管mm
LUC-16×* CWU-16×100-J CZX-16×*# 20×40×10 吸油φ32,回油φ19
LUC-40×* CWU-40×100-J CZX-40×*# 25×45×10 吸油φ32,回油φ25
LUC-63×* CWU-63×100-J CZX-63×*# 25×45×10 吸油φ32,回油φ25
LUC-100×* CWU-100×100-J CZX-100×*# 30×50×10 吸油φ32,回油φ25
注:1、*为过滤精度。若使用介质为水一乙二醇时,滤油车的型号为LUC·BH-63×*或LUCA·BH-63×*,精滤器滤芯的型号为CZX·BH-63×*或CZXA·BH-63×*。 2、为了确保滤油车额定流量,并能正常使用,用户自配油管的内径应符合上表规格:并注意,在工作中吸油管不得有压扁现象,以免油泵损坏,吸油高度差<500mm。 3、指油泵轴封。
(七)滤油车使用与保养维修
1、滤油车在启动时,应注意不能使油泵反转,以免引起油泵轴封吹出导致吸入空气。
2、滤油车在使用过程中,油泵可能吸入空气,影响油泵流量,为了达到滤油车的额定流量以及保证精细滤芯的正常工作,应及时打开排气阀,以便将滤筒中的空气排净(即排气阀出油后),排完空气之后及时关闭排气阀。
3、滤油车使用一段时间后,如因污染物严重堵塞粗过滤器表面而使吸油不畅,引起油泵噪声过大,应停机取出滤芯清洗。
4、精细滤芯在使用一段时间后,易被污染物逐渐堵塞,引起滤筒压力升高,当压力达到0.4MPa时,需及时更换精细滤芯。
5、使用的吸油、出油软管应随时保持清洁。
6、如果滤油车抽不出油,请检查认定: a、油泵转向是否正确; b、油箱至吸油口间的各零部件密封是否可靠,吸油口是否离开油面或油液已吸完; c、粗滤器滤芯是否堵塞。
7、滤油车流量显著减少,请检查认定:   a、粗、精过滤滤芯是否堵塞严重; b、油泵轴油封是否磨损或因反转而造成吹出。
8、过滤压力突然下降,请检查精细滤芯是否被击穿。
八、使用注意事项
1、滤油车电缆与电源连接时应确认电源电压、频率与电机标牌一致,电源连接安全可靠。
2、滤油车进出油软管摆放在工作位置后,即可启动滤油车工作。
滤油车启动、停止步骤如下:
(1)点动电机确认电机转向与要求一致(电机风轮顺时针转动)。如不一致,可通过调换电机接线位置使之一致。
(2)电机转向确认后,启动电机,同时观察进出油口的工作状况及压力表的压力,如工作正常,可连续工作。
(3)工作完成后,手动停止开关,电机停止工作,断开连接电源。
3、 齿轮泵上的安全阀出厂前已调好(16bar),不需要调整。
4、 滤油车启动后,如无油从压油管流出,可检查如下内容:
a、吸油软管吸油是否充分(油粘度高、温度低时会造成吸油不足),必要时可向吸油软管预充油。
b、吸油滤油器是否堵塞。可定期清洗吸油滤油器。
c、齿轮泵上的安全阀是否处于低压状态。
5、滤油车顶盖上装有压力表,当指针到达一定压力(一般6bar左右)值时,应及时更换滤芯。
6、滤芯更换
a、更换滤芯时必须确认滤油车处于停机状态,滤油器必须卸压(压力表显示0bar状态),可以通过拧松滤油器盖板上的排气螺塞卸压。
更换滤芯过程:
b、拧松滤油器盖板上四个手柄螺栓,并沿空眼拉下。将滤油器盖板向上拉(亦可用木棒从下轻轻向上敲),取下盖板,将滤芯从滤筒中取出。
c、将新的滤芯放在滤筒中。为便于安装,可在滤芯上的O型圈处涂润滑油。将滤油器盖板对正滤筒,轻轻均匀向下压,注意滤油器盖板内的O型圈不要被夹断,最后将四个手柄拧好。
d 更换滤芯或清洗滤筒时,可通过放油球阀将油排出。
7、随机滤芯已装于滤油器中。用户可根据使用工况选择滤芯精度。
